製品紹介
電気錠制御盤に受信機を接続してリモコンで解錠
Wi-1130はワイヤレス受信機Wi-1130を電気錠制御盤に接続することにより、遠隔でワイヤレスリモコンスイッチWi-1130-SWから電気錠を解錠することができます。
特長
1回解錠と連続解錠の遠隔操作が可能
- 遠隔で1回解錠の操作が可能
- 遠隔で連続解錠の操作が可能
受信機1台にリモコンを複数台接続可能
- 登録⽅式では50個のリモコンを接続可能
- スイッチ⽅式では同⼀アドレス設定で無制限に接続可能
ワイヤレスリモコンSWの通信距離15ｍ
- 受信機からリモコンまでの通信距離は最⼤15ｍ
ワイヤレスリモコンは単4電池で駆動
- ワイヤレスリモコンは単4電池1個で駆動
複数台登録されたリモコンを無効にする機能
- 特定のリモコンから他のリモコン操作を無効にする機能を搭載
受信機はコンパクトで置き場所に困りません
- 受信機⼨法は100×42×20(mm)とコンパクト
仕様
ワイヤレス受信機Wi-1130
| 構造 | |
|---|---|
| 外形 | 100mm(W)×42mm(H)×20mm(D) 詳細は外形図によります。 |
| 重量 | 約44ｇ |
| 彩色 | ホワイト |
| 電気的仕様 | |
| 電源電圧 | DC24Ｖ±10％ |
| 消費電流 | DC24Ｖ 待機時：10mA、運用時：25mA |
| 消費電力 | 最大１Ｗ |
| 配線距離 | 最長100ｍ |
| 受信感度 | -115dBm |
| 解錠出力 | 無電圧ａ接点 接点容量DC24Ｖ １Ａ以下 |
| 解錠入力 | 連続入力（0.3秒以上）メイク時解錠接点出力 接点容量DC24Ｖ 100mA以上 |
| 送信機登録個数 | DIPスイッチ登録：制限なし ボタン登録：最大50個 |
| 使用環境 | |
| 温度 | -15℃～60℃（結露なきこと） |
ワイヤレスリモコンスイッチWi-1130-SW
| 構造 | |
|---|---|
| 外形 | 37mm(W)×71mm(H)×15mm(D) 詳細は外形図によります。 |
| 重量 | 約20ｇ |
| 彩色 | ブラック |
| 電気的仕様 | |
| 電源電圧 | 単４形乾電池１個 |
| 消費電流 | 100mA |
| 送信周波数 | 2.4GHz |
| 送信距離 | 最大15ｍ |

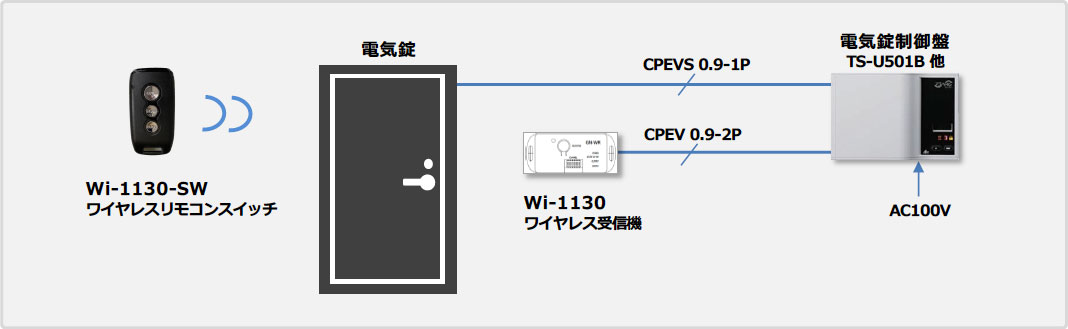

構成図
