製品紹介
ユニバーサル型電気錠に対応し、最大4回線まで増設可能
簡単なボタン操作で、確実にインターロックします。
- 1ヶ所の扉が開いたら他の扉は施錠するインターロック機能を搭載しています。
- 2・4回線のインターロックに対応します。
- 通電時施錠型と通電時解錠型の電気錠を混在できます。
- 施錠リトライ機能を備え、1回で施錠できなかった場合、再度施錠動作を自動で行います。
- ユニバーサル型電気錠は、複数の回線でそれぞれ異なる電気錠を使用できます。

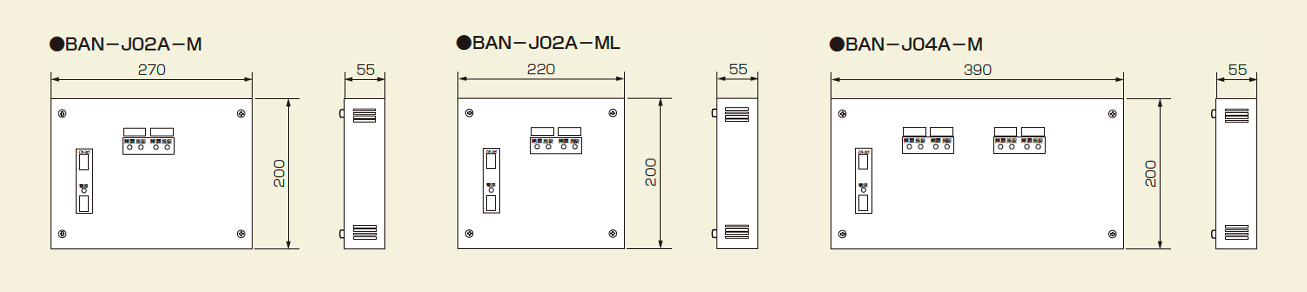

外形図
仕様
| BAN－J02A | BAN－J04A | |||
|---|---|---|---|---|
| 最大回線数 | ||||
|
2回線
|
4回線
|
|||
| 外形 | ||||
| 寸法 W×H×D(mm) |
220×200×55
|
340×200×55
|
||
| 材質 |
SPCC ｔ1.0
|
|||
| 仕上げ |
メラミン樹脂焼付塗装
|
|||
| 塗装色 |
マンセル2.5Y
9/1近似 半艶 |
|||
| 質量 | ||||
|
約1.8kg
|
約2.7kg
|
|||
| 入力電源 | ||||
|
AC100V±10% 50/60Hz
|
||||
| 消費電力 | ||||
|
30VA
|
70VA
|
|||
| LED表示 | ||||
| 電源 | 橙 |
○
|
○
|
|
| 開扉 | 赤 |
○
|
○
|
|
| 施錠 | 緑 |
○
|
○
|
|
| 操作ボタン | ||||
| 電源スイッチ |
○
|
○
|
||
| インターロック 入/ 切スイッチ |
○
|
○
|
||
| 使用環境 | ||||
| 温度 |
0℃～40℃（結露なきこと）
|
|||
| 設置場所 |
屋内専用
|
|||
| 外部入力 | ||||
| 非常解錠入力 | ||||
| 無電圧a接点 | 接点容量 | DC24V 0.1A以上 |
1点
|
1点
|
構成図

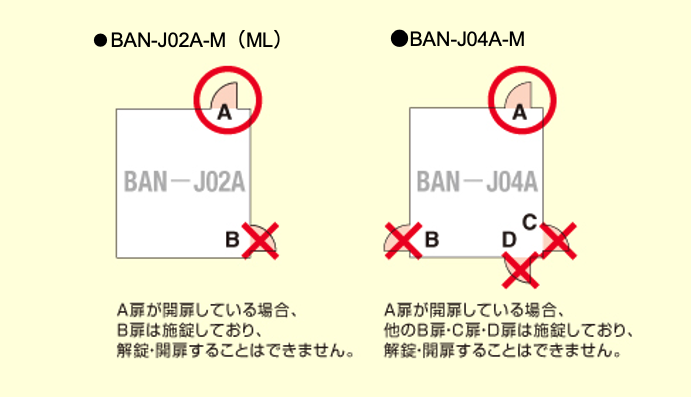

インターロック機能
インターロックは、1つの部屋に扉が2枚以上ある時に1枚の扉を開扉した場合、他の扉を施錠させるものです。
